佛山某食品厂 5RT 变频热管除湿热泵节能改造

2026-10-29

佛山某食品厂采用 5RT 变频热管除湿热泵改造后，有效湿度处理冷量由 3.53%...



佛山某食品厂原有系统采用冷冻水制冷与除湿，并利用冷却水回热升温进行温湿度控制。梅雨、回南天等湿度较高时段，车间湿度容易超标，需要额外配置普通工业除湿机。项目采用一台 5RT 变频热管除湿热泵进行节能改造，提升湿度处理效率，同时降低保温、维护和除湿能耗成本。



3.53% → 61.12%
有效湿度处理冷量  		   68.5%
相较传统方案预计节能率  		   19.8℃
佛山全年平均湿球温度  		   30㎡
单台设备覆盖面积

01 | 客户痛点



  • 原有系统采用冷冻水制冷与除湿，并利用冷却水回热升温控制温湿度；梅雨、回南天时部分区域湿度不达标，定制风柜的湿度控制失效。
  • 系统需要冷冻泵与冷却泵。中央空调冷却水先经过恒温恒湿风柜，再进入冷却塔降温，冷却水温度固定在 30℃进、35℃出。
  • 常规冷冻水除湿效率低。在 24℃/45% 工况下，大部分冷量仅约 3.53% 有效用于湿度处理。
  • 冷冻水管道需要包保温棉，易破损并产生冷凝水滴落车间，不符合食品工厂卫生要求；同时还需配置大功率水泵，保温棉每十几年更换一次，费用可达十余万元。
  • 转轮除湿机能耗大、维护费用高。传统设备还需配置额外冷量和蒸汽，每天消耗蒸汽约 3-4 吨；轮芯约每 7 年更换一次，费用可达数十万元。
  • 普通工业除湿机单独控制湿度时，额定工况性能为 2.1 kg/kW，即输入 1 kW 可获得 2.1 kg/h 除湿量。
  • 老化车间仅有一个，糖料搬运频繁，用工成本持续上升。一般车间需求温湿度为 22-24℃ / 42-50%。



02 | 方案对比



与普通恒温恒湿风柜的区别



  对比项     常规普通风柜     热管式方案
  制冷与除湿方式     冷冻水除湿，冷却水回热升温     热管结合冷凝热回收再热，多余热量经室外换热器或水带走
  有效湿度处理冷量     约 3.53%     61.12%，约为常规方案的 17 倍
  水冷管道保温     需包保温棉     无需做保温
  工程量与维护     存在保温棉破损及定期更换成本     工程量少、维护费用低，无定期更换保温棉的硬性支出



与普通工业除湿机的区别

以 27℃/70% 工况为例，热管式变频除湿热泵的除湿量功率比为 4.4 kg/kW，普通工业除湿机为 2.1 kg/kW。输入 1 kW 可得到约 4 kg/h 除湿量，是普通方案的两倍。

输入 1 kW 还可同时提供 5 kW 制冷量。普通工业除湿机与空调组合方案需约 3.18 kW 输入功率才能实现同等效果（空调 COP 按 5.0 估算），我司方案节能率可达 68.5%。



03 | 湿度处理功耗对比



以 25℃/45% 回风工况为例，恒温送风。实际运行中若不需要恒温送风，总功率会与表中结果不同。

  深冷温度     冷量有效利用     50 kg/h 需要冷量     需要升温热量     所需风量     折算冷源功率     电加热     总功率
  12℃     3.53%     424.70 kW     380.00 kW     8,500 CMH     86.36 kW     380.00 kW     466.36 kW
  2℃     61.12%     105.00 kW     69.00 kW     9,000 CMH     6.90 kW     0.00 kW     6.90 kW



04 | 关键运行数据



  指标     项目表现     说明
  有效湿度处理冷量     3.53% → 61.12%     约为常规冷冻水方案 17 倍
  除湿量功率比     2.1 → 4.4 kg/kW     输入 1 kW 可得到约 4 kg/h 除湿量
  综合节能率     68.5%     相对普通工业除湿机 + 空调组合方案
  低湿工况     约 7 kg/h     25℃/45% 循环风工况
  单台覆盖面积     约 30㎡     密闭、无排风、无发热设备时
  设备能耗     约为转轮设备的 10%     定期更换滤网、清洗换热器即可维护



05 | 整机参数



  项目     CFZ6.3B     NX-FL2000BP-5
水冷  		   NX-FL2000BP-5
风冷一体  		   NX-FL2000BP-5
风冷分体
  名义除湿量
RH60%/27℃  		   6.3 kg/h     10 kg/h     10 kg/h     10 kg/h
  名义除湿量
RH70%/27℃  		   8 kg/h     11 kg/h     11 kg/h     11 kg/h
  电源     3N~380V/220V ±10%     3N~380V/220V ±10%     3N~380V/220V ±10%     3N~380V/220V ±10%
  频率     50 Hz     50 Hz     50 Hz     50 Hz
  额定电流     7 A     3.9 A     5.51 A     5.51 A
  额定输入功率     3.8 kW     2.5 kW     3.5 kW     3.5 kW
  最大输入功率     4.36 kW     3.20 kW     3.70 kW     3.70 kW
  功率因数     0.80     0.98（全无刷电机）     0.98（全无刷电机）     0.98（全无刷电机）
  循环风量     1,800 m³/h     500-2,000 m³/h
EC 变频工况适配  		   500-2,000 m³/h
EC 变频工况适配  		   500-2,000 m³/h
EC 变频工况适配
  吸气/排气压力     0.60 / 1.88 MPa     0.60 / 2.10 MPa     0.60 / 2.30 MPa     0.60 / 2.30 MPa
  噪声     ≤60 dB(A)     ≤60 dB(A)     ≤60 dB(A)     ≤60 dB(A)
  质量     132 kg     200 kg     200 kg     200 kg
  外形尺寸
深×宽×高  		   430×600×1,920 mm     1,068×468×1,694 mm     1,068×468×1,694 mm     1,068×468×1,694 mm



06 | 项目价值与案例背书



佛山地区全年平均湿球温度约为 19.8℃。采用按湿球温度控制的变频除湿热泵后，无需将冷却水温固定为 30℃/35℃运行，预计中央冷水机组可降低约 24.4% 的能耗。

  • 已连续第八年为东莞徐福记供货，多个车间使用我司设备，并逐步替换蒙特的转轮除湿机和日立的冷水机组。
  • 为广东某运动器材公司定制的设备已有统计运行数据，年节省电费超过一百万元人民币。



07 | 解决方案与现场验收



经过对客户痛点、使用工况及设备参数的详细分析，本项目配置一台水冷式 5RT 变频热管除湿热泵。

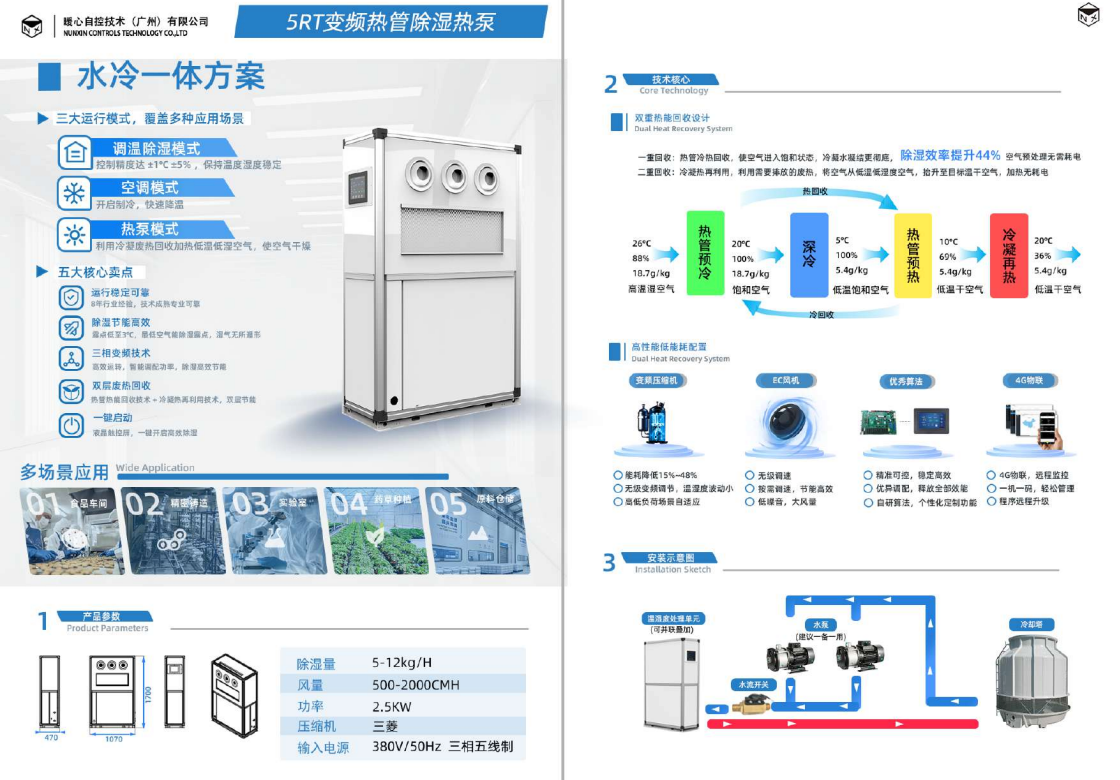

5RT 水冷式变频热管除湿热泵系统图

5RT 水冷式变频热管除湿热泵系统图

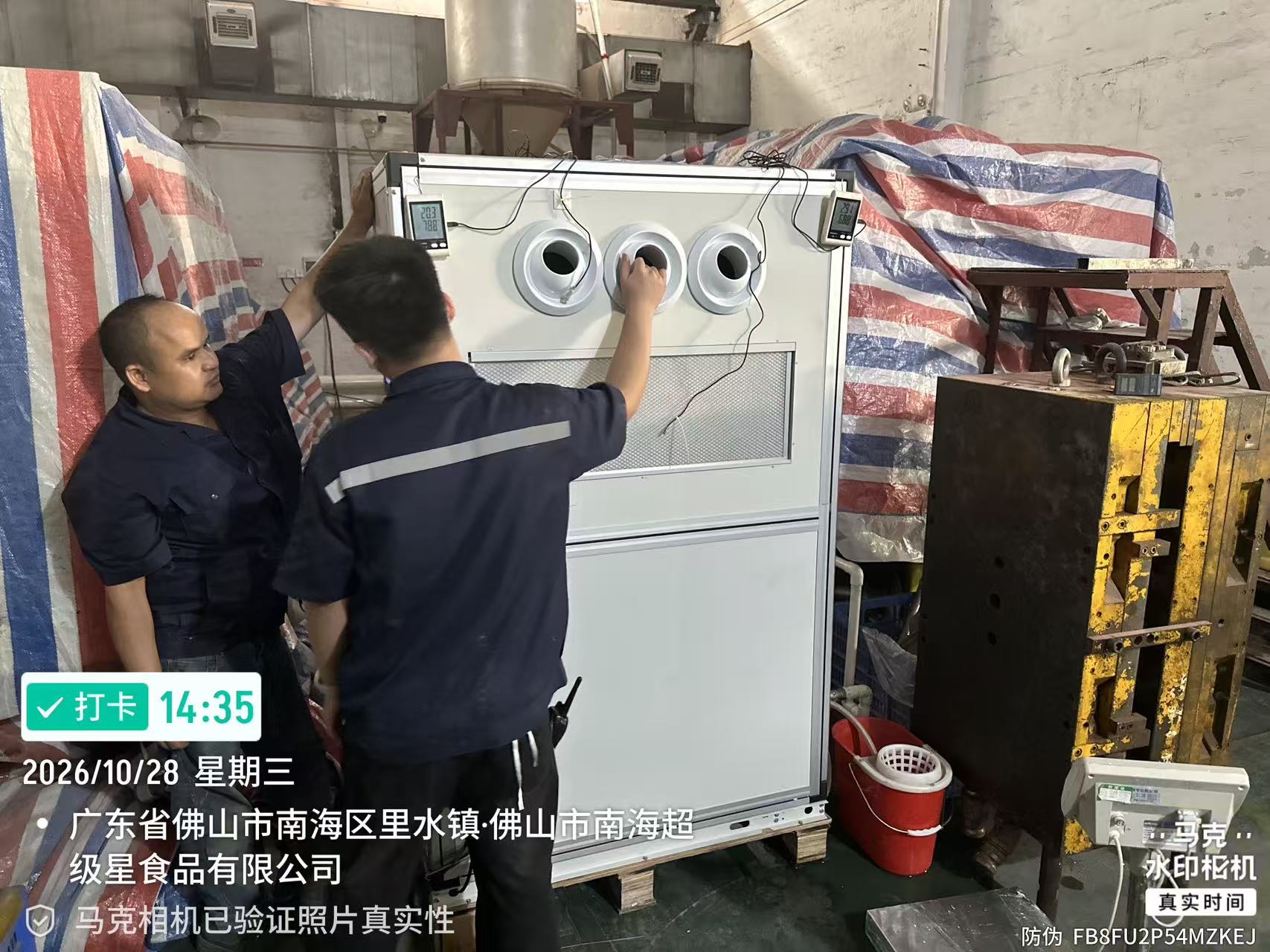

  现场安装与验收

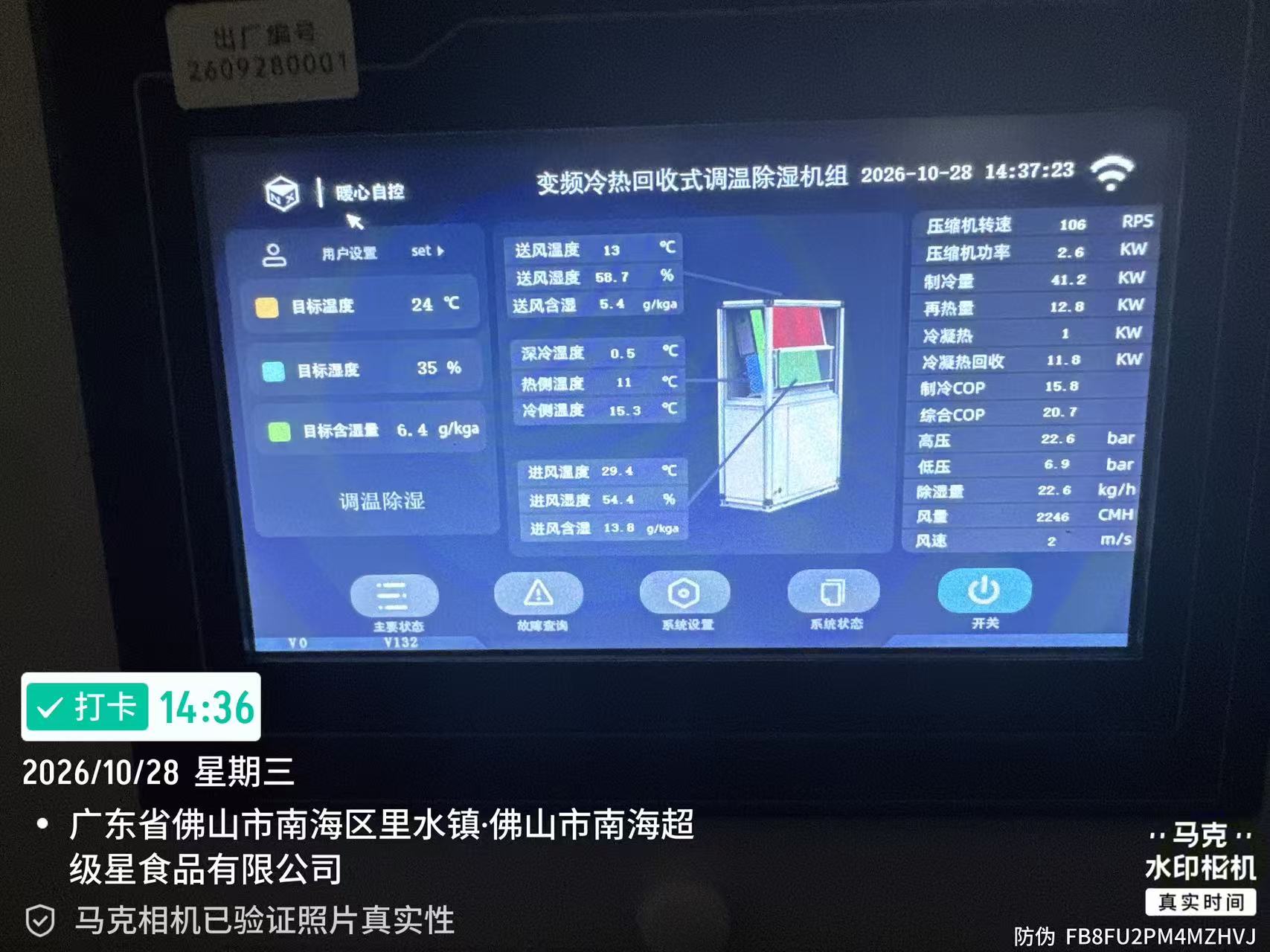

现场安装与验收  		   设备运行现场

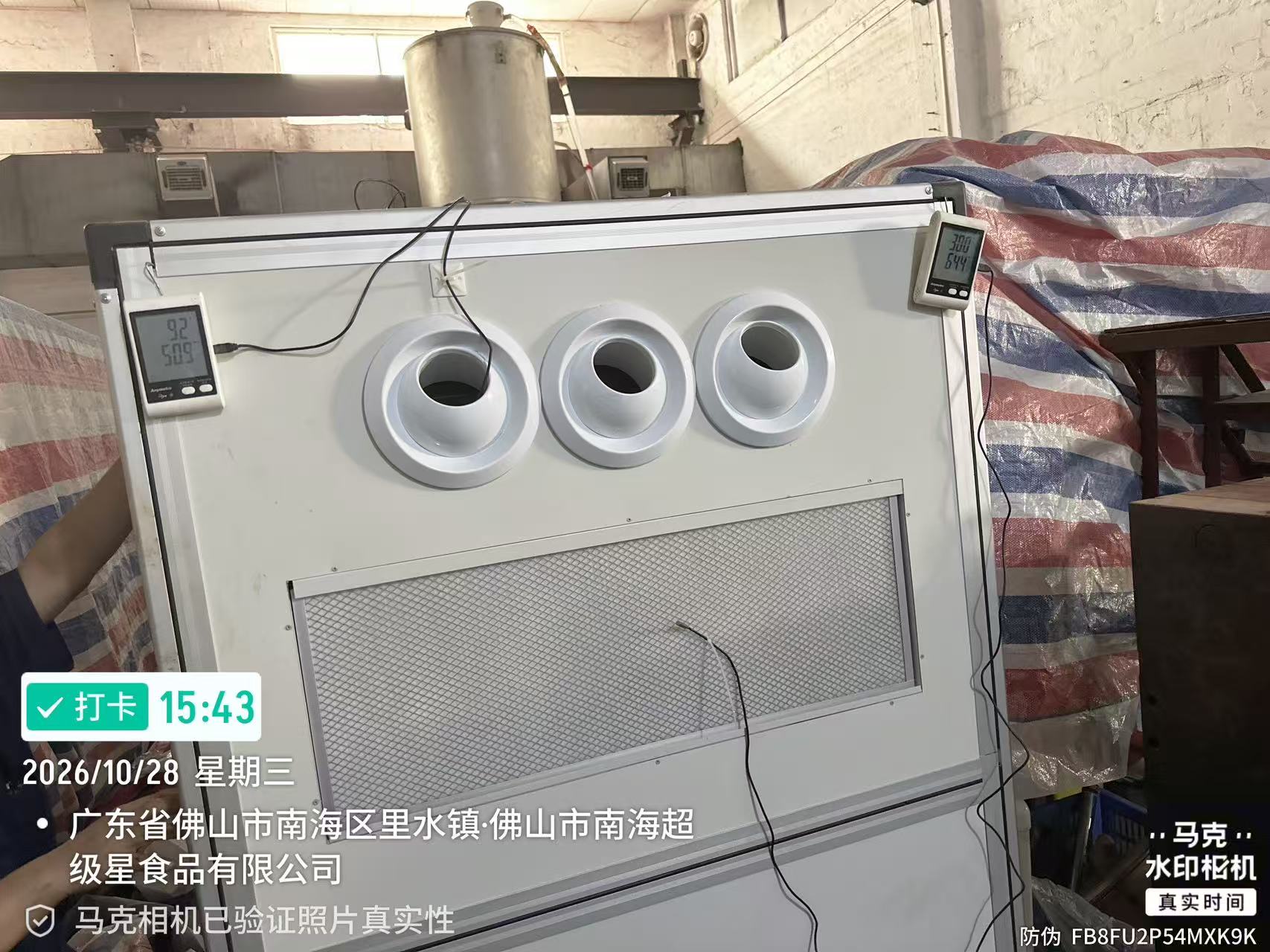

设备运行现场  		   设备与管道布置
设备与管道布置

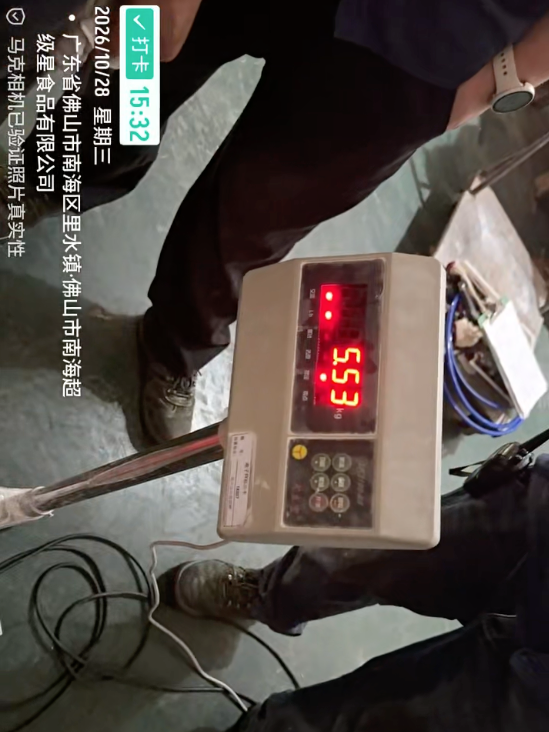

  除湿量称重测试
除湿量称重测试
